План эвакуации — схематическое изображение эвакуационных путей, выходов с обозначением спасательных средств, а также безопасных или незадымляемых мест, лестниц, площадок. К схеме прилагают инструкцию, в которой описывают правила поведения людей и их обязанности при возникновении аварийной ситуации или же ее ликвидации. В графической части могут присутствовать знаки безопасности. Допускается обозначать их с помощью букв или цифр. Масштаб знаков по всему плану должен быть одинаковый. Разрешенные размеры указаны в соответствующем ГОСТе. Не запрещено использование условных графических обозначений.
Они нужны для уточнения характеристик различных средств, применяемых для защиты во время пожаров. Текстовая часть плана эвакуации обычно содержит различные указания для сотрудников и информацию об оповещении при возникновении пожаров или других аварийных ситуаций. Дополнительно указывают порядок эвакуации, ручного включения автоматических систем, манипуляций с оборудованием. Для некоторых видов планов, например, этажного, предусмотрено место под номер этажа. Название организации пишут в левом углу в нижней части документа, а в правом – маркировка с данными о самом изделии. Маркировка включает торговый знак предприятия-изготовителя, номер стандарта, яркость и длительность свечения, дату непосредственного изготовления. Виды планов От конструкции здания, количества работающих в нем людей зависит вид плана эвакуации.
Ссылки для скачивания драйверов на монохромные лазерные принтеры Samsung ML-1610 и ML-1615 под операционные системы Windows. Драйверы для серии принтеров Samsung ML-1610 (Samsung ML-1610 / ML-1615) к Windows 2012 / 2008 / 2003 / 10 / 8.1 / 7 / Vista / XP 32/64-bit и к Mac OS. Установить драйвер на принтер samsung ml-1615.
На каждом этаже размещают минимум один план, который называют этажным. Иногда требуется секционный план. Его изготавливают и устанавливают, когда площадь конкретного этажа превышает 1000 м 2. По аналогии действуют, если эвакуационных или аварийных путей несколько, и они отделены всевозможными перегородками, а в путях к ним сложно разобраться без дополнительной информации. Секционный план также необходим для этажей с турникетами, нестандартным механизмом отрывания дверей (вращающимся, опускающимся). Такие планы разрабатываются с учетом того, что схемы на экземплярах охватывают всю площадь этажа, и часть изображений дублируются, чтобы сохранить их наглядность и удобство пользованием. Локальные планы эвакуации составляют для помещений гостиничного типа, больниц и подобных зданий.
Их размещают в палатах, номерах и т.д. В случаях, когда помещение разграничено на множество огороженных частей, арендуемых или находящихся в собственности нескольких фирм, то предполагается наличие именно локальных планов эвакуации для каждой из этих частей. Существуют сводные планы, объединяющие все остальные схемы и инструкции. Их разрабатывают для целого здания или другого объекта. При создании изображения с путями эвакуации для транспорта (наземного, водного либо воздушного) прибегают к изучению специализированных стандартов и соответствующих кодексов.
Обозначения в них могут отличаться от обычных. Изменения в законодательстве, нормативно-правовых актах, регламентах влекут за собой пересмотр всех планов эвакуации и их переделку. На сводном плане отмечают расположение локальных, этажных и секционных планов эвакуации.
Размещение в помещениях Планы размещают в помещении так, чтобы человек легко их заметил. Для этого достаточно обозначить точки, которые на виду. В выборе места руководствуются общим планом здания, направлениями путей эвакуации, расстановкой эвакуационных выходов. Ориентирование документов немаловажно в процессе их размещения. Схемы должны направлять человека к безопасным местам и направлениям к выходу, быть интуитивно-понятными.
Располагают планы преимущественно на стенах и колоннах зданий. В настоящее время они изготавливаются из фотолюминесцентных материалов, способных светится без периодического подсвечивания в темное время суток. Правила обозначения объектов Некоторые нюансы законодательства позволяют сделать вывод, что планы эвакуации можно создавать силами собственного предприятия. На практике представители контролирующих органов требуют соблюдения из действующего стандарта о наличии лицензии определенного вида у фирмы-изготовителя. Разработка документов производится с помощью программных продуктов. Специалисты используют данные, полученные от заказчика, и распечатывают на фотолюминесцентной пленке готовый план с необходимыми обозначениями. Цвет фона описан в стандарте и может быть белым или с желтоватыми оттенками.
Все надписи делают черными, а пути эвакуации — зелеными. Знаки безопасности или символы обозначают исходя их требований ГОСТ Р 12.4.026-2001. Шрифты также стандартизированного размера.
Пути, которые направлены к эвакуационным выходам, выглядят как сплошная линия, а пути к аварийным обозначают штриховой линией. Этажные и секционные планы следует делать размером 600.400 мм, а для локальных предусмотрены следующие значения длины и ширины — 400.300 мм. Готовые изделия должны быть стойкими к солнечному свету, перепаду температур. Утверждение и ответственность Ранее планы эвакуации в обязательном порядке согласовывались с инспектором ГПН, но сегодня такое требование отменили. По желанию, можно обратиться к инспектору, который работает в ближайшем территориальном отделении ГПН.
На документе печатают специальные графы с местом для подписи согласовавшего и утвердившего лица. План утверждает либо собственник здания, либо арендующее лицо. Ответственность и порядок действий прописывают в договоре аренды. Утверждают планы эвакуации руководители организаций, заверяя свою подпись печатью предприятия в предназначенном для этого месте.

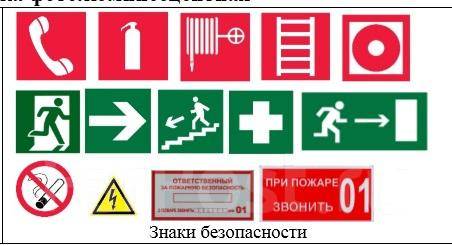

Знаки пожарной безопасности. Знаки на путях эвакуации. Уголок Пожарной Безопасности ЗНАКИ на ПУТЯХ ЭВАКУАЦИИ Эвакуационный знак E 01-01. Код знака: Е 01-01. Смысловое значение: Выход здесь (левосторонний). Место размещения: Над дверями (или на дверях) эвакуационных выходов, открывающихся с левой стороны. На стенах помещений вместе с направляющей стрелкой для указания направления движения к эвакуационному выходу.
Эвакуационный знак E 01-02. Код знака: E 01-02. Смысловое значение: Выход здесь (правосторонний).
Место размещения: Над дверями (или на дверях) эвакуационных выходов, открывающихся с правой стороны. На стенах помещений вместе с направляющей стрелкой для указания направления движения к эвакуационному выходу. Эвакуационный знак E 02-01. Код знака: E 02-01. Смысловое значение: Направляющая стрелка. Место размещения: Использовать только вместе с другими эвакуационными знаками для указания направления движения.
Эвакуационный знак E 02-02. Код знака: E 02-02. Смысловое значение: Направляющая стрелка под углом 45°. Место размещения: Использовать только вместе с другими эвакуационными знаками для указания направления движения. Эвакуационный знак E 03.
Код знака: E 03. Смысловое значение:Направление к эвакуационному выходу направо. Место размещения: Эвакуационный знак E 04. Код знака: E 04.
Знаки Плана Эвакуации Вектор Скачать
Смысловое значение: Направление к эвакуационному выходу налево. Место размещения: На стенах помещений для указания направления движения к эвакуационному выходу. Эвакуационный знак E 05. Код знака: E 05.
Знаки Для Планов Эвакуации Dwg
Смысловое значение: Направление к эвакуационному выходу направо вверх. Место размещения: На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости Эвакуационный знак E 06. Код знака: E 06. Смысловое значение: Направление к эвакуационному выходу налево вверх. Место размещения: На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости.
Эвакуационный знак E 07. Код знака: E 07.
Смысловое значение: Направление к эвакуационному выходу направо вниз. Место размещения: На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости. Эвакуационный знак E 08. Код знака: E 08. Смысловое значение: Направление к эвакуационному выходу налево вниз. Место размещения: На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости.
Эвакуационный знак E 09. Код знака: E 09. Смысловое значение: Указатель двери эвакуационного выхода (правосторонний). Место размещения: Над дверями эвакуационных выходов. Эвакуационный знак E 10. Код знака: E 10.
Смысловое значение: Указатель двери эвакуационного выхода (левосторонний). Место размещения: Над дверями эвакуационных выходов Эвакуационный знак E 11. Код знака: E 11. Смысловое значение: Направление к эвакуационному выходу прямо.
Место размещения: Над проходами, проемами, в помещениях большой площади. Размещается на верхнем уровне или подвешивается к потолку. Эвакуационный знак E 12. Код знака: E 12. Смысловое значение: Направление к эвакуационному выходу прямо. Место размещения: Над проходами, проемами, в помещениях большой площади. Размещается на верхнем уровне или подвешивается к потолку.
Эвакуационный знак E 13. Код знака: E 13. Смысловое значение: Направление к эвакуационному выходу по лестнице вниз. Место размещения: На лестничных площадках и стенах, прилегающих к лестничному маршу. Эвакуационный знак E 14.
Код знака: E 14. Смысловое значение: Направление к эвакуационному выходу по лестнице вниз. Место размещения: На лестничных площадках и стенах, прилегающих к лестничному маршу. Эвакуационный знак E 15. Код знака: E 15. Смысловое значение: Направление к эвакуационному выходу по лестнице вверх.
Место размещения: На лестничных площадках и стенах, прилегающих к лестничному маршу. Эвакуационный знак E 16.
Код знака: E 16. Смысловое значение: Направление к эвакуационному выходу по лестнице вверх. Место размещения: На лестничных площадках и стенах, прилегающих к лестничному маршу. Эвакуационный знак E 17. Код знака: E 17. Смысловое значение: Для доступа вскрыть здесь.
Место размещения: На дверях, стенах помещений и в других местах, где для доступа в помещение или выхода необходимо вскрыть определенную конструкцию, например разбить стеклянную панель и т.п. Эвакуационный знак E 18. Код знака: E 18. Смысловое значение: Открывать движением от себя.
Место размещения: На дверях помещений для указания направления открывания дверей. Эвакуационный знак E 19. Код знака: E 19. Смысловое значение: Открывать движением на себя.
Место размещения: На дверях помещений для указания направления открывания дверей. Эвакуационный знак E 20. Код знака: E 20. Смысловое значение: Для открывания сдвинуть. Место размещения: На дверях помещений для обозначения действий по открыванию сдвижных дверей. Эвакуационный знак E 21. Код знака: E 21.
Смысловое значение: Пункт (место) сбора. Место размещения: На дверях, стенах помещений и в других местах для обозначения заранее предусмотренных пунктов (мест) сбора людей в случае возникновения пожара, аварии или другой чрезвычайной ситуации.
Эвакуационный знак E 22. Код знака: E 22. Смысловое значение: Указатель выхода. Место размещения: Над дверями эвакуационного выхода или в составе комбинированных знаков безопасности для указания направления движения к эвакуационному выходу. Эвакуационный знак E 23. Код знака: E 23.
Смысловое значение: Указатель запасного выхода. Место размещения: Над дверями запасного выхода.
